在開關電源中，二極管的主要作用是整流。按照整流電路中交流電的頻率，開關電源中的整流電路可以分為一次整流電路(低頻整流)和二次整流電路(高頻整流)。

　　其中，一次整流電路指的是對市電交流電(頻率為50Hz或60Hz)進行整流，二次整流電路指的是對高頻交流電(頻率為幾十kHz到幾百kHz甚至更高)進行整流。一次整流電路和二次整流電路的原理都是利用二極管的單向?qū)щ娦园呀涣麟娮兂蓡蜗蛎}動直流電，但是它們對二極管參數的要求的側重點不同。一次整流電路選擇二極管時主要考慮功率損耗和反向阻斷能力，也就是二極管參數中的正向壓降UF、反向電流IR要盡可能的小。

　　二次整流電路選擇二極管時除考慮正向壓降UF、反向電流IR要小外，反向恢復時間trr必須滿足電路的需要，反向恢復時間成為選擇二極管參數優先考慮的問題。快恢復二極管、肖特基二極管在開關電源電路中是常用的二極管。

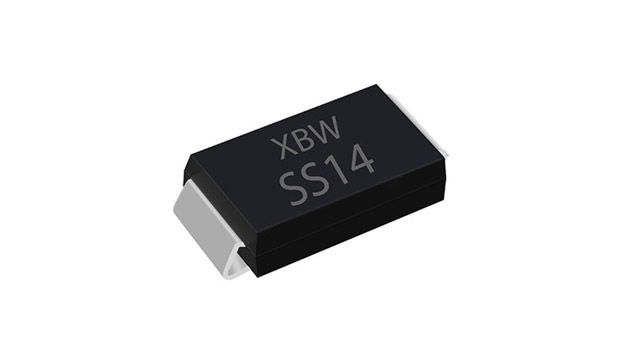

　　下面一起來看看肖特基二極管在開關電源里的作用吧!

　　變換器把直流電壓或電流變換為高頻方波電壓或電流，經變壓器升壓或降壓后，再經整流平滑濾波變?yōu)橹绷麟妷夯螂娏鳎谧儔浩鞯妮敵龆嗽O(shè)有輸出整流濾波回路，對直流變換后的電壓進行整流與濾波，使之得到穩定的輸出。因?yàn)檎鞫O管存在著反向恢復時間，在導通瞬間會引起較大的尖峰電流，它不僅增加了本身的功耗，而且使開關管流過過大的浪涌電流，增加了開通瞬間的功耗。

　　一般采用快速恢復二極管或肖特基二極管作為整流二極管，當輸出整流二極管兩端加反壓時，由于二極管中貯存電荷，也將有較大的浪涌電流產生，因此在二極管及輸出電壓中將有很大的噪聲。在整流二極管上并接一RC回路，可吸收上述干擾，有效防止浪涌。
