肖特基二極管的原理、特性以及選型指南

2023-09-17 10:15:21

  肖特基二極管是一種重要的電子元件,具有快速開關速度、低反向漏電流等特點,廣泛應用于電子設備中。在不同的應用場景中,選擇合適的肖特基二極管至關重要。今天新邦微將介紹肖特基二極管的原理和特性,并提供一些選型指南,幫助大家選擇適合自己需求的肖特基二極管。

肖特基二極管的原理、特性以及選型指南

  一、肖特基二極管工作原理

  肖特基二極管是一種金屬與半導體的結合,它是由一個金屬與半導體材料(通常是硅)的結合構成。這種結合在一側形成 P-N 結,也被稱為構成層。肖特基二極管的工作原理可以理解為當正向偏壓施加在肖特基二極管時,電子從金屬一側向半導體一側注入,形成電流。而當反向偏壓施加時,電子在構成層中不能注入,因此幾乎沒有電流流過。

  二、肖特基二極管特性

  1、快速開關速度:肖特基二極管具有快速的開關速度,因此適用于高頻率應用,如通信設備和無線電設備。

  2、低反向漏電流:肖特基二極管在反向偏壓下的漏電流非常低,這是因為肖特基二極管的結構中沒有 pn 結,避免了 pn 結的反向漏電流。

  3、低前向壓降:與普通二極管相比,肖特基二極管的前向壓降更低,可以減少能量損耗,提高電子設備的效能。

  4、低反向恢復時間:肖特基二極管具有較低的反向恢復時間,使得它適用于高速切換應用,如開關電源和功率放大器等。

  三、肖特基二極管選型指南

  選擇適合的肖特基二極管對于電子設計至關重要。以下是一些選型指南:

  1、峰值反向電壓(PRV):根據應用的需求,選擇具有合適峰值反向電壓的肖特基二極管。峰值反向電壓應大于應用電路中的最大反向電壓。

  2、最大持續正向電流(IFM):根據應用的需求,選擇具有合適最大正向電流的肖特基二極管。最大正向電流應大于應用電路中的最大正向電流。

  3、反向漏電流(IR):選擇具有較低反向漏電流的肖特基二極管。反向漏電流越低,電路效率越高。

  4、反向恢復時間(trr): 選擇具有較短反向恢復時間的肖特基二極管,特別是在對快速開關速度要求較高的應用中。

  5、溫度特性:注意選擇具有良好溫度特性的肖特基二極管。溫度對肖特基二極管的特性有一定的影響,因此在選擇時要考慮溫度變化對性能的影響。

  6、廠商可靠性和供應:選擇可靠的廠商,并確保所選的肖特基二極管能夠長期供應。

  四、常見的肖特基二極管型號

  市場上有許多肖特基二極管供應商和型號可供選擇。以下是一些常見的肖特基二極管型號:

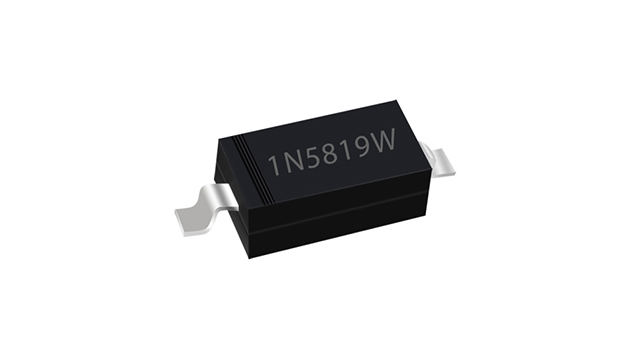

  1、1N5819:這是一種常用的二極管,具有高轉換效率和快速開關速度。

  2、BAT54:這是一種偏微型肖特基二極管,適用于高頻率和高速開關應用。

  3、SSR8020:這是一種功率級別的肖特基二極管,適用于開關電源、變頻器和電動機驅動器等高功率應用。

  以上僅為一些常見的肖特基二極管型號示例,實際選擇應根據具體應用需求進行。

  肖特基二極管的選型對電子設備的性能和效能至關重要。通過了解肖特基二極管的原理和特性,以及選型指南,朋友們可以更好地選擇適合自己需求的肖特基二極管。在實際應用中,還需綜合考慮各種因素,如電路需求、環境條件和可靠性等,確保選擇最合適的肖特基二極管,提高電子設備的性能和可靠性。
