肖特基二極管是一種重要的電子元器件，它由美國物理學家肖特基于20世紀20年代發明。這種二極管可以比傳統的二極管更快地響應，具有更低的開關損耗和更小的反向電流，廣泛用于交流/直流功率轉換器、逆變器、電源和磁盤驅動器等電子設備中。

　　肖特基二極管MBR20L100CT是一種高速、高效率肖特基二極管，由ON Semiconductor公司生產。它具有低電壓降、高峰值電流和高可靠性等優點，適用于高頻率和大電流應用場合。

　　一、肖特基二極管MBR20L100CT規格參數

　　產品品牌：新邦微XBW

　　產品類型：肖特基二極管

　　產品型號：MBR20L100CT

　　產品描述：20A 100V

　　產品封裝：TO-220

　　反向耐壓(Vrrm)：100V

　　反向電壓(Vr) ：100V

　　正向壓降(Vf) ：0.83V

　　正向電流IF(A) ：20A

　　正向浪涌電流(Ifsm)：150A

　　工作結溫 ：150℃

　　儲存溫度范圍 ：-55℃ to +150℃

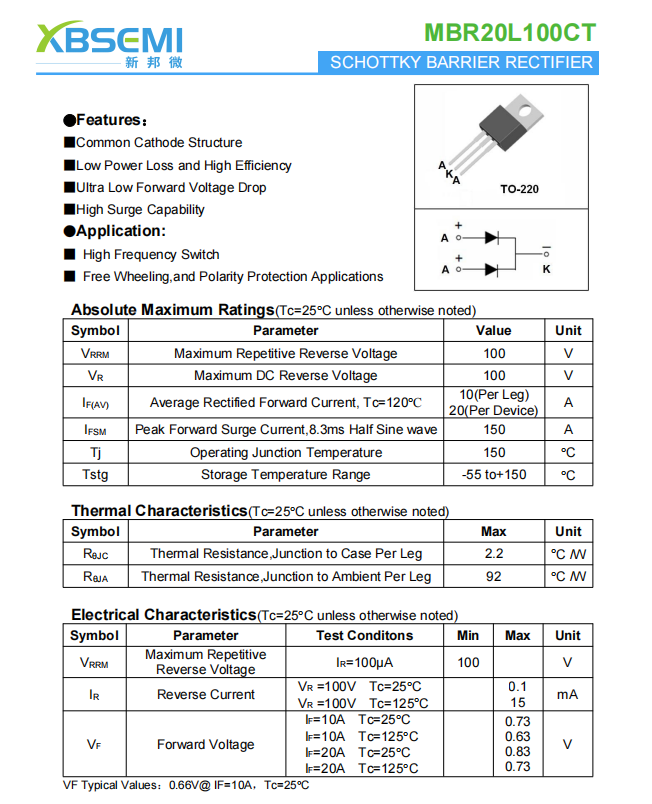

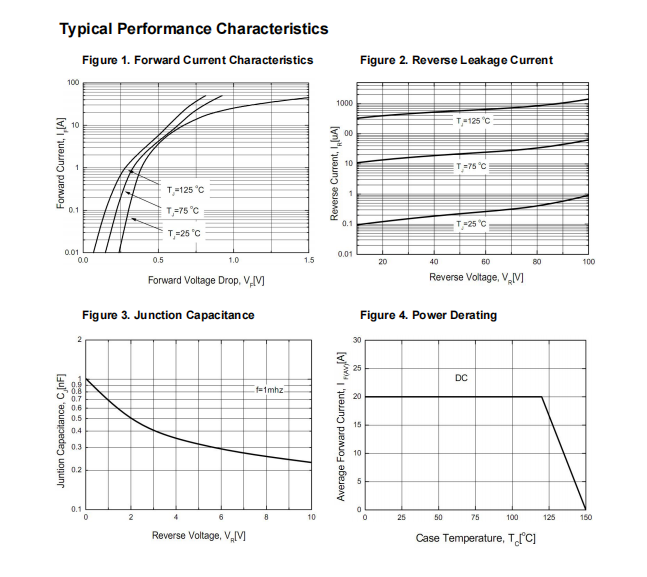

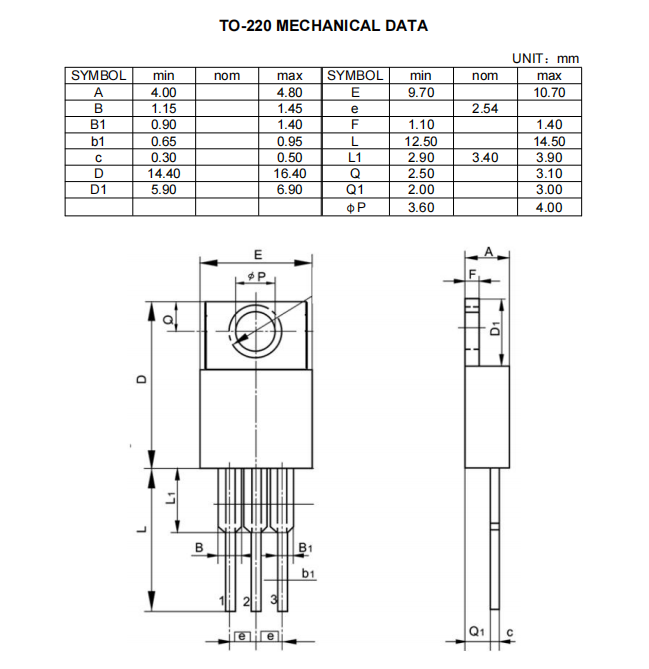

　　二、肖特基二極管MBR20L100CT規格書

　    三、肖特基二極管的結構特點和工作原理

　　肖特基二極管是一種特殊的二極管，結構上由PN結和金屬接觸層組成。相較于普通二極管，肖特基二極管具有更低的正向電壓降和更快的開關速度。

　　肖特基二極管的結構：肖特基二極管的主要結構包括P型半導體和金屬接觸層。金屬接觸層可以降低正向電壓降，提高整體的導電性能。

　　肖特基二極管的特點：與普通二極管相比，肖特基二極管具有以下特點：

　　1、低正向電壓降：肖特基二極管的正向電壓降較普通二極管更低，可以降低功耗，提高電路效率。

　　2、快速開關速度：肖特基二極管的開關速度更快，響應時間更短，適用于高頻電路和快速切換應用。

　　3、低反向恢復電荷：肖特基二極管的反向恢復電荷較小，可以降低開關噪聲和電磁干擾。

　　肖特基二極管的工作原理：當正向電壓施加在肖特基二極管上時，電子從P型半導體向金屬接觸層注入，形成電流。而在反向電壓作用下，金屬接觸層的載流子在P型半導體中受到屏蔽，從而實現低反向電流。

　　四、肖特基二極管的常見應用

　　MBR20L100CT的封裝為TO-220AB，具有一定的熱阻，可以有效散熱。它在大電流、高溫和高功率應用場合具有出色的性能表現。此外，它還具有Eco-Pack 2標準，符合RoHS標準。

　　MBR20L100CT還有許多應用領域，以其優異的性能獲得了客戶的好評，如：

　　1、電源應用：MBR20L100CT適用于具有大電流和高溫的電源應用，例如計算機電源、工業電源和車載電源等。

　　2、逆變器應用：MBR20L100CT適用于各種逆變器應用，例如太陽能逆變器、風力逆變器和UPS等。

　　3、電動工具應用：MBR20L100CT的低電壓降和高峰值電流使其非常適合電動工具應用，例如電動機驅動器和電動工具充電器等。

　　4、汽車電子應用：MBR20L100CT廣泛應用于汽車電子產品，例如汽車充電器、機油泵驅動器和電動水泵控制器等。

　　綜上所述，MBR20L100CT是一種性能優異的肖特基二極管，具有高速、高效率和高可靠性等特點。它適用于大電流、高溫和高功率應用場合，是電子工程師的理想選擇。
